Saskaņā ar Noteikumu Nr. 281 57.3 punktu, ja paredzēta pirmās grupas ēkas vai inženierbūves reģistrācija Kadastra informācijas sistēmā uz izpildmērījuma plāna pamata, izpildmērījuma plānā papildus norāda:

būves kontūru  (noslēgta nepārtraukta līnija), atbilstoši kurai identificējama Kadastra informācijas sistēmā reģistrējamā vai aktualizējamā būve ar Noteikumu Nr. 281 1. pielikuma 27.6. rindā norādīto slāni “RAMI_IZPM_BUVE_####_#”

Sagatavotajā izpildmērījuma plānā ir jābūt nepārprotami norādītai ierosinātājam piederošās inženierbūves vai pirmās grupas ēkas kontūrai, neatkarīgi no paveikto būvdarbu apjoma parādītās kontūras.

Būves kontūrā nedrīkst iekļaut citai personai piederošas būves daļu.

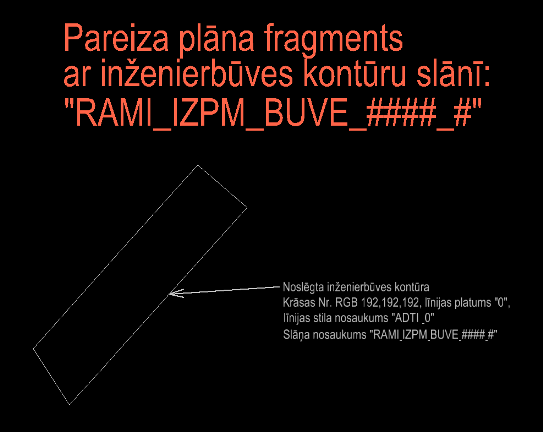

Piemērs, kā noteikt būves kontūru:

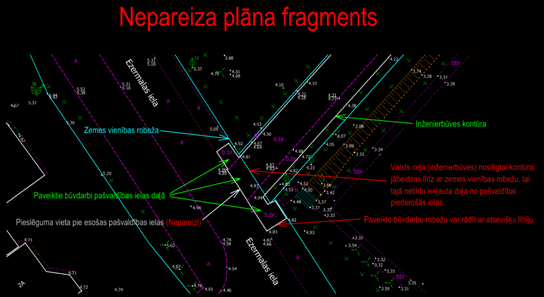

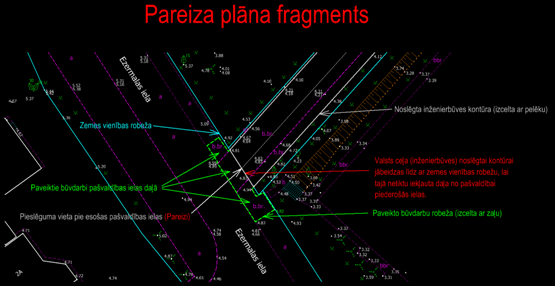

Neareizs plānsPareizs plānsPareizs plāns inženierbūves kontūra

Ar norādīto slāni “RAMI_IZPM_BUVE_####_#” būvi attēlo kā:

  • noslēgtu kontūru, ja inženierbūves ārējo kontūru savienojošās līnijas veido laukumu;
  • nepārtrauktu līniju, ja līnijveida inženierbūve neveido laukumu;
  • noslēgtu kontūru pirmās grupas ēkai.

ADTI elektronisko resursu datne Bently Microstation programmai tiks atjaunota līdz 2019. gada 9. decembrim,  Autodesk AutoCad līdz 17. decembrim. Ņemot vērā minēto, ģeodēzistiem, izstrādājot izpildmērījuma plānu līdz  resursu datņu atjaunošanai, pašiem ir jāizveido attiecīgo slāni.

Līnijveida inženierbūves nojaukšanas izpildmērījuma plānā norāda nojauktās līnijveida inženierbūves daļas sākuma un beigu punktu, nojauktās daļas kontūru pārsvītrojot ar krustiņu (Noteikumu Nr. 281 55.1punkts.

Par izpilmērījuma plānā attēlojamo

Nosaukums Apraksts Kontūra
Nojauktas līnijveida inženierbūves sākuma un beigu punkts Attēlo ar krustiņu krusts



Laukumu veidojoša inženierbūve Attēlo kā noslēgtu kontūru taisnstūris



Laukumu neveidojoša inženierbūve Attēlo ar nepārtrauktu līniju linija



Pirmās grupas ēka Attēlo kā noslēgtu kontūru kvadrāts



Attēlā redzams izpildmērījuma plāns, kurā  pieslēgti visi slāņi:

Ceļa attēlojums

Attēlā redzams izpildmērījuma plāns, kurā atslēgti visi slāņi, izņemot slāni RAMI_IZPM_BUVE_####_#” , kurā attēlota Kadastra informācijas sistēmā reģistrēt paredzētā būves kontūra.

Visi slani atslegti

apjoms atbilstoši normatīvajos aktos būves kadastrālās uzmērīšanas jomā noteiktajiem apjoma rādītājiem (Ministru kabineta 2012. gada 10. janvāra noteikumu Nr. 48 “Būvju kadastrālās uzmērīšanas noteikumi” 6. pielikumu (turpmāk - MK noteikumu Nr.48);

būves galveno lietošanas veidu  atbilstoši būvniecības dokumentācijai un normatīvajiem aktiem būvju klasifikācijas jomā;

būves (inženierbūves vai pirmās grupas ēkas) nosaukumu atbilstoši būvprojektā un būvatļaujā norādītajam nosaukumam, piemēram, Sadzīves kanalizācijas cauruļvadi.

Ja inženierbūve sastāv no daļām ar atšķirīgiem attiecīgo inženierbūves tipu raksturojošiem apjoma rādītājiem vai materiāliem, katrai daļai norāda apjoma rādītājus, kontūru, galveno lietošanas veidu.

Katrai inženierbūves daļai (atbilstoši būvju klasifikācijai) ir jānorāda savi apjoma rādītāji, saskaņā ar MK noteikumu Nr. 48 6. pielikumu. Piemēram, ceļš (viena inženierbūve) var sastāvēt no vairākām daļām (daļa ar grants segumu, daļa ar asfaltbetona segumu) un informācijas tabulā ir jānorāda katras daļas atbilstošie apjoma rādītāji.

Apjoma rādītājus, galveno lietošanas veidu un nosaukumu norāda tabulas veidā.

Ja lineāra inženierbūve, izņemot tiltu, viaduktu un ceļa pārvadu, izvietota vairākās administratīvajās teritorijās, to pa administratīvās teritorijas robežu sadala atsevišķās inženierbūvēs. Kontūru un apjoma rādītājus katrai inženierbūvei norāda atsevišķi (MK noteikumu Nr. 281 57.3 un MK noteikumu Nr. 263  35.2. apakšpunkts).

Tabulā norāda:

  • būves nosaukumu (iegūst no paskaidrojuma raksta);
  • GLV kodu (iegūst no paskaidrojuma raksta);
  • apjoma rādītājus (veidu un mērvienību) un apjomu: apbūves laukumu noapaļotu līdz 0.1 m2, būvtilpumu noapaļotu līdz 1m3 (norādītos apjoma rādītājus aprēķina atbilstoši apvidū iegūtajai informācijai)
  • būves augstumu noapaļotu līdz 0.01m (uzmērītais pirmās grupas ēkas lielākais augstums no grīdas līdz jumta korei).

Ēkas iekšējos mērījumus neveic.

Pirmās grupas ēkām tabulā norādāmie dati

Datu tabulas piemērs pirmās grupas ēkai

Palīgēka
Būvju klasifikācijas kods Būves tipa nosaukums Apjoma rādītāji
1274 garāža Veids Apjoms Mērvienība
Apbūves laukums 24.8 m2
Būvtilpums 66 m3
Augstums 2.80 m



Inženierbūvēm tabulā norādāmie dati

Tabulā norāda:

  • inženierbūves nosaukumu atbilstoši būvprojektā un būvatļaujā vai paskaidrojuma rakstā, vai apliecinājuma kartē norādītajam nosaukumam, piemēram, Sadzīves kanalizācijas cauruļvadi;
  • galvenais lietošanas veids (turpmāk - GLV) kodu atbilstoši būvprojektā un būvatļaujā norādītajam GLV kodam, piemēram, “2223”.
  • GLV kodam atbilstošajam būves tipam noteikto nosaukumu kā būves daļas nosaukumu, piemēram, “Keramikas vai plastmasas kanalizācijas cauruļvadi”.
  • inženierbūves apjoma rādītājus atbilstoši skaidrojumam “Skaidrojums par inženierbūves apjoma rādītājiem” par katru atsevišķi uzmērāmo inženierbūvi, kas sadalīta atsevišķi uzmērāmās inženierbūvēs.

Datu tabulas piemērs inženierbūvei

Būves nosaukums: Sadzīves kanalizācijas cauruļvads
Būvju klasifikācijas kods Būves daļa atbilstoši klasifikācijai un materiālam, diametram, tilpumam u.c. rādītājiem Apjoma rādītāji
2223 Keramikas vai plastmasas kanalizācijas cauruļvadi Veids Apjoms Mērvienība
Garums 145.32 m
Diametrs 630 mm
Garums 14.31 m
Diametrs 160 mm
Garums 6.52 m
Diametrs 150 mm
